Le contexte

Valider la qualité après installation,
couvrir le risque incendie

Un exploitant photovoltaïque du Tarn-et-Garonne venait de faire installer trois toitures et souhaitait un contrôle qualité de réception (post-installation) pour s'assurer qu'aucun module ni aucune diode bypass ne présentait de défaut, ainsi qu'un rapport destiné à son assureur au titre de la couverture du risque incendie.

Objectif : une validation indépendante et tracée, sans monter sur les toitures ni interrompre la production. Le drone scanne l'intégralité des trois toitures en une intervention d'environ une heure.

Ce que l'œil ne voit pas

Glissez pour révéler la thermique

Toiture photovoltaïque vue en thermographie infrarouge par drone, anomalies localisées

Toiture photovoltaïque vue en lumière visible (RGB) par drone

Visible Thermique

Orthomosaïque géoréférencée — glissez le curseur : les modules en surchauffe, invisibles à l'œil nu, apparaissent en thermographie infrarouge.

Conditions & méthode

Une acquisition conforme à la norme

Conditions d'inspection (IEC 62446-3)

Irradiance > 1 000 W/m² — exigence : > 600
Vent 0,1 m/s — exigence : < 5 m/s
Ciel clair, 0 octa, aucune précipitation
Température 28 °C · vol nadir strict (−90°)
3 vols le même jour, 11h00–12h15 · conformité validée

Matériel & traitement

DJI Matrice 4T — IR radiométrique 640×512 (LWIR) + RGB zoom
Positionnement RTK (réseau Centipède)
Agisoft Metashape — orthomosaïque thermique 32 bits
QGIS 3.44 — seuillage ΔT, classification IEC, Lambert 93
Télépilote certifié DGAC

Les résultats

Saine à 99,8 %, deux points à surveiller

Sur ~1 020 modules, seuls 2 présentent une anomalie de Classe 2 (diode bypass suspectée). Aucune anomalie de Classe 3 — donc aucun risque incendie avéré.

ID	Toiture	Défaut	ΔT	Classe
HS-S-01	Sud	Diode bypass (suspectée)	+14,5 °C	Classe 2
HS-C-01	Centre	Diode bypass (suspectée)	+18,0 °C	Classe 2
—	Nord	Aucune anomalie détectée	—	Conforme

Les deux anomalies de Classe 2 localisées au pixel près sur la cartographie thermique — chacune correspond à une diode bypass suspectée :

HS-S-01 · Toiture Sud · diode bypass suspectée · ΔT +14,5 °C · Classe 2

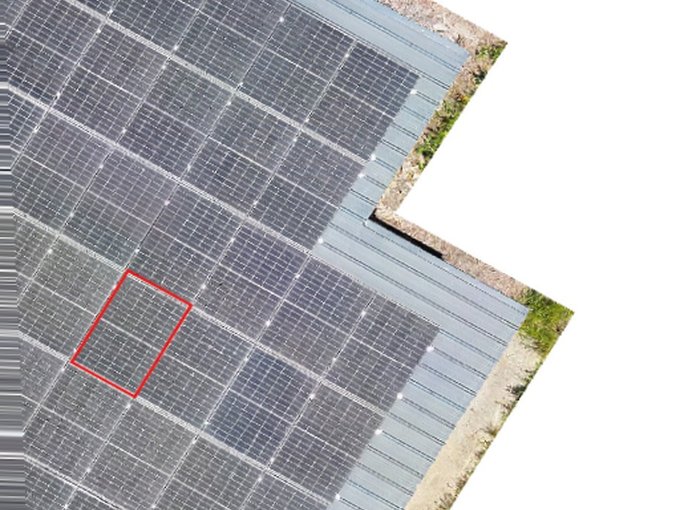

Anomalie HS-S-01 toiture Sud vue en lumière visible (RGB) par drone, défaut invisible à l'œil nu — À l'œil nu (RGB)

Anomalie HS-S-01 toiture Sud en thermographie infrarouge, point chaud diode bypass révélé — En thermographie

HS-C-01 · Toiture Centre · diode bypass suspectée · ΔT +18,0 °C · Classe 2

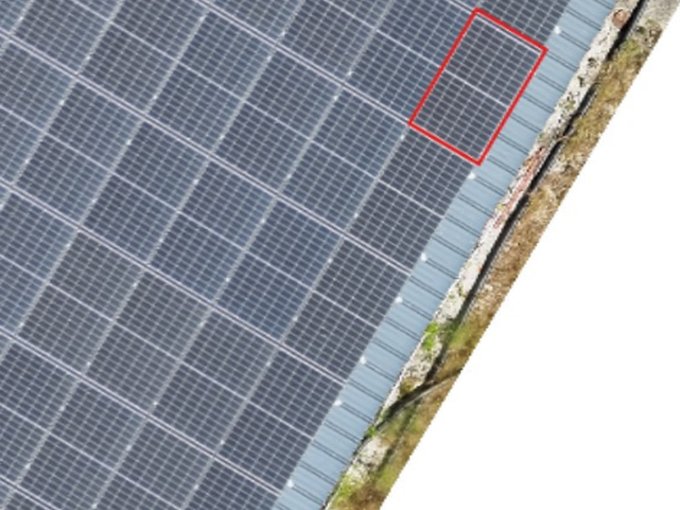

Anomalie HS-C-01 toiture Centre vue en lumière visible (RGB) par drone, défaut invisible à l'œil nu — À l'œil nu (RGB)

Anomalie HS-C-01 toiture Centre en thermographie infrarouge, point chaud diode bypass révélé — En thermographie

« Une installation neuve, propre, et tracée — exploitant comme assureur disposent d'un document opposable. »

Le livrable

Rapport conforme IEC 62446-3

Synthèse exécutive, conditions d'inspection, méthodologie, cartographie thermique géoréférencée, tableau des anomalies classées et recommandations. Un document directement exploitable par l'exploitant comme par son assureur.

Recommandation : vérification électrique sous 6 mois des 2 diodes concernées (toitures Sud et Centre), réinspection annuelle. Aucune action immédiate.
